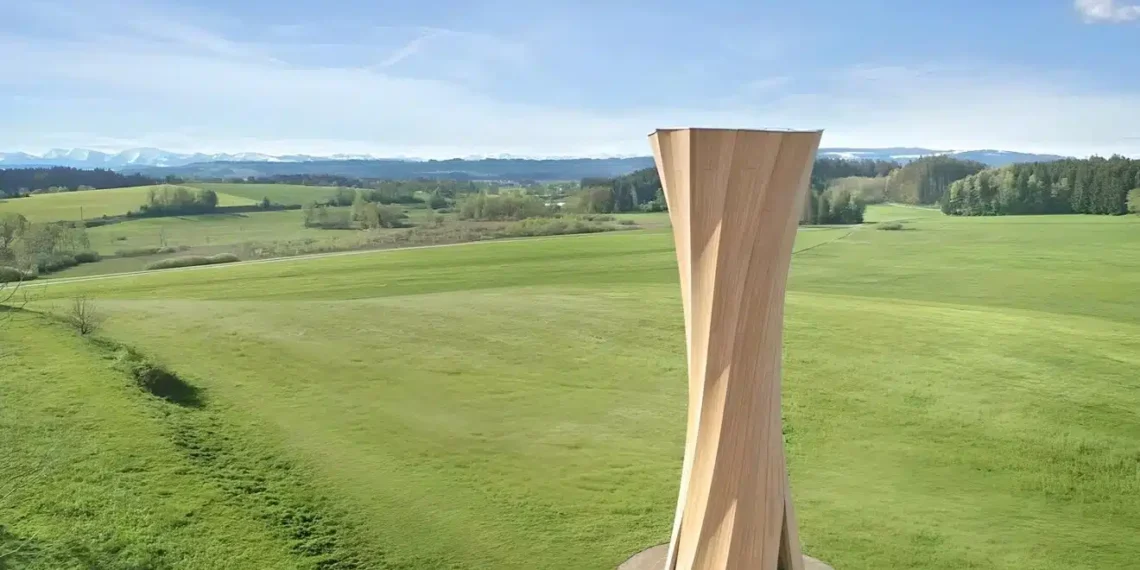

In Zuid-Duitsland is de eerste gebogen, winddichte CLT-toren gebouwd van gerecycled beton, staal en kruisgelamineerd hout (CLT). Het Integrative Computational Design and Construction for Architecture Cluster of Excellence (IntCDC) van de Universiteit van Stuttgart heeft de toren in een jaar tijd ontworpen. Deze Wangentoren is in slechts drie dagen gemonteerd.
Innovatief ontwerp en constructie

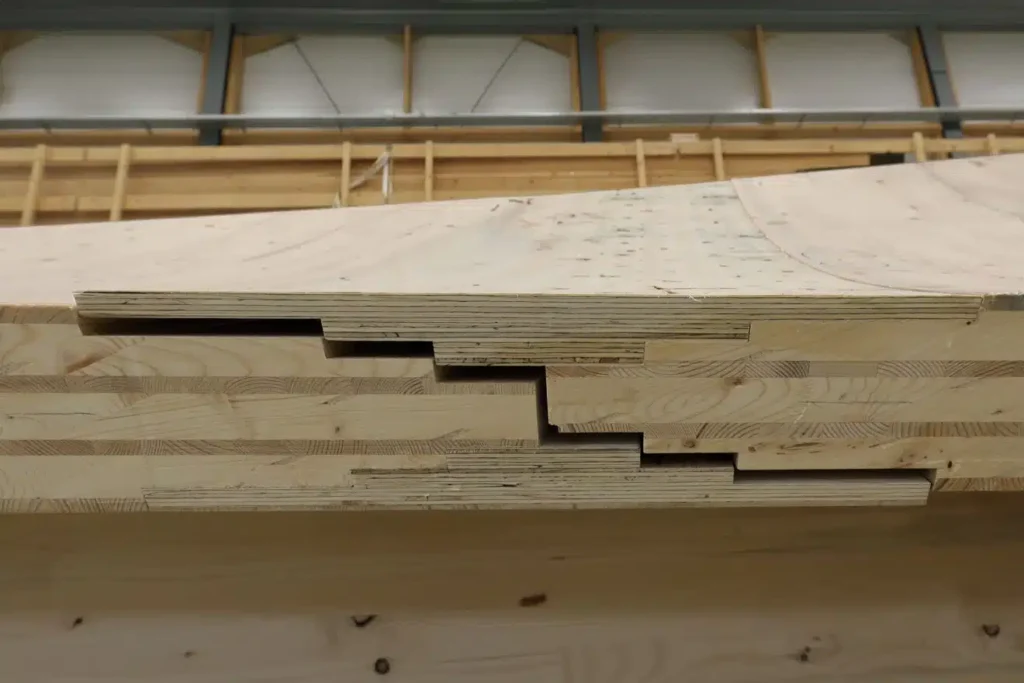

De 23 meter hoge Wangentoren bestaat uit twaalf lange structurele segmenten, vervaardigd uit drie verschillende CLT-elementen. Deze elementen zijn met uiterste precisie gemaakt met behulp van 5-assige CNC-technologie en verbonden via een nieuw ontwikkelde overlapverbinding uit één materiaal. Deze innovatieve verbinding zorgt ervoor dat krachten in alle richtingen worden overgebracht. Dit resulteert in een continue CLT-structuur met constante dwarsdoorsnede.
Misschien vind je dit ook interessant
Unieke architecturale kenmerken

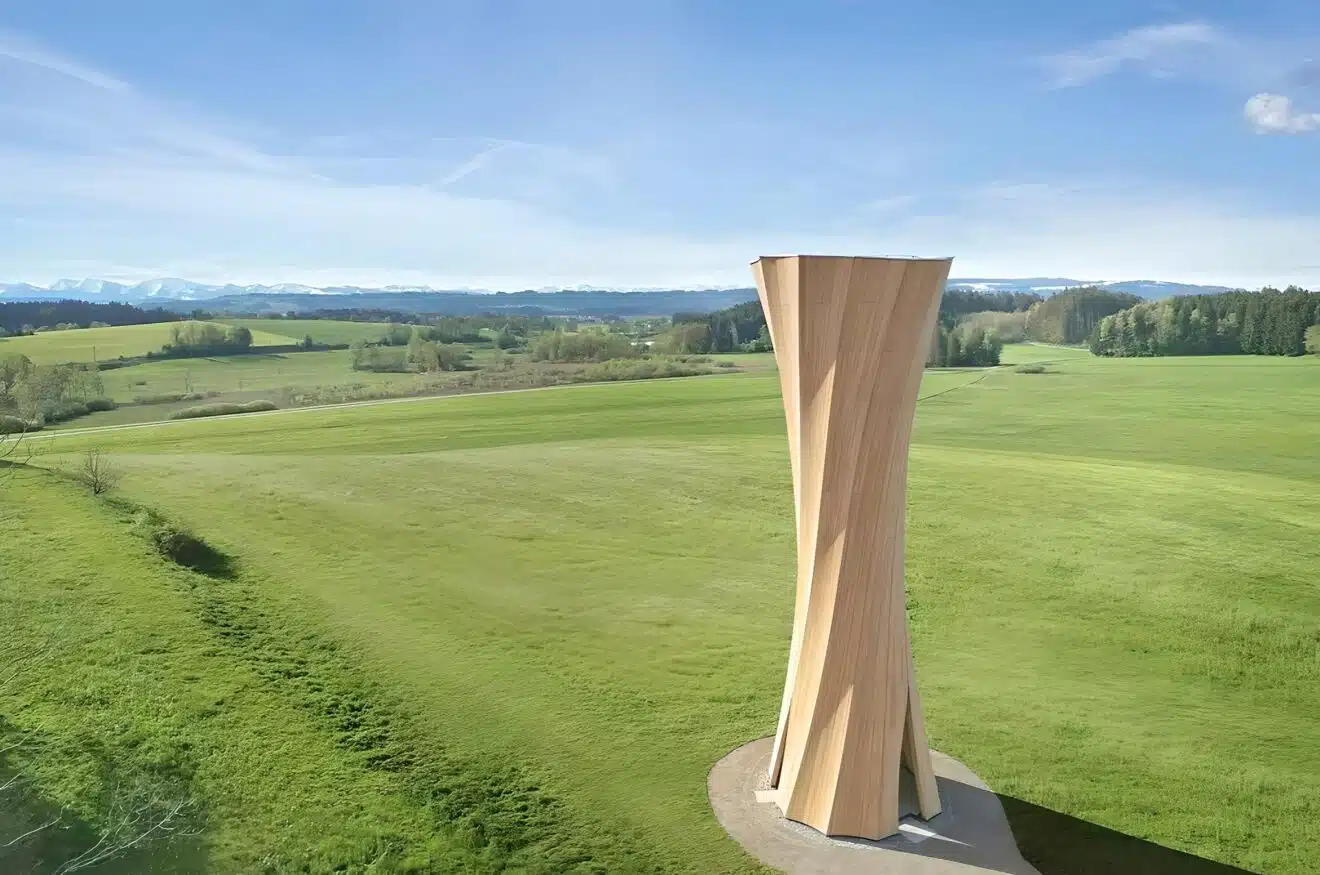

De Wangentoren onderscheidt zich door zijn helixvormige spiraal en de kromming van de CLT-oppervlakken. Deze vormgeving creëert een oppervlakteactieve houtstructuur die in staat is om horizontale windbelastingen te weerstaan. IntCDC legt uit dat de kromming de stijfheid van het hout vergroot, vergelijkbaar met de werking van golfplaten. Bovendien ondersteunt de centrale ruggengraat van de trap verticale belastingen en zorgt voor een elegante verdeling van de belasting over de structurele componenten. De gebogen houten componenten van de toren zijn gebaseerd op een zelfvormend productieproces, beïnvloed door de door vocht veroorzaakte krimp van het hout.
De zelfgevormde componenten zijn vervaardigd uit vlakke panelen met een 30 millimeter dikke ‘actieve’ laag en een 10 millimeter dunne ‘restrictieve’ laag. Door gecontroleerde ovendroging krimpt de actieve laag loodrecht op de vezelrichting, wat resulteert in de gebogen vorm van de panelen.
De Wangentoren is duurzaam en milieuvriendelijk

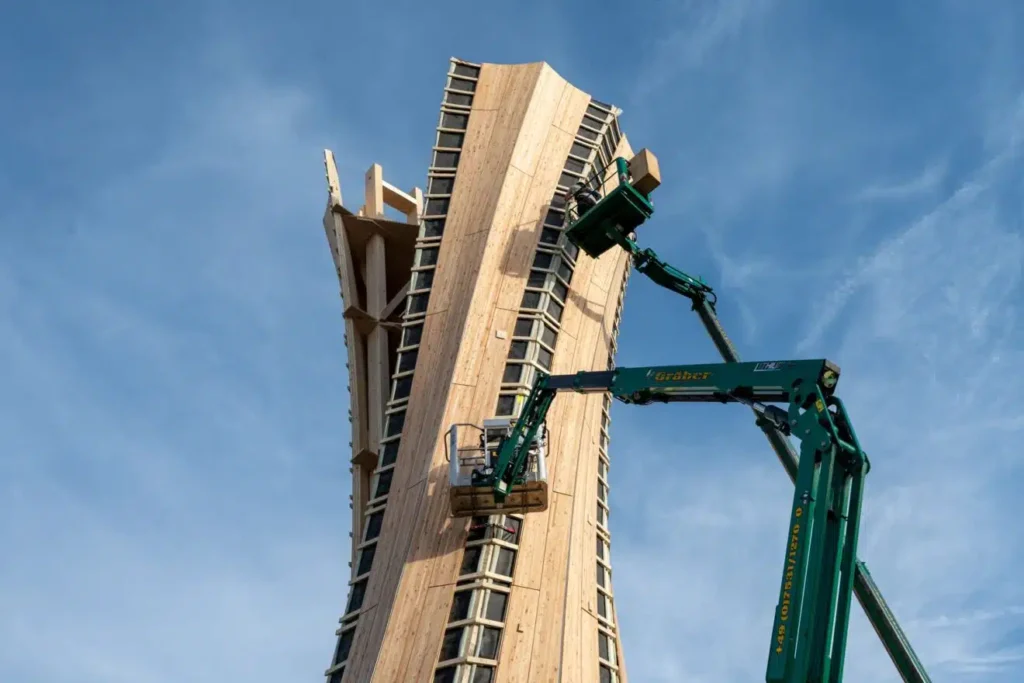

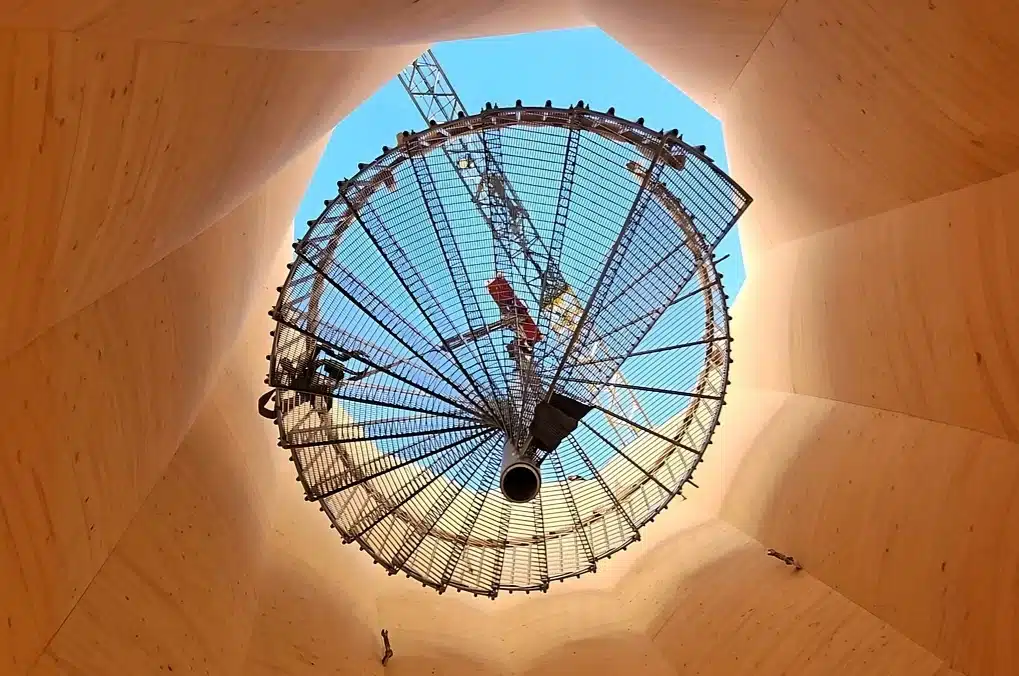

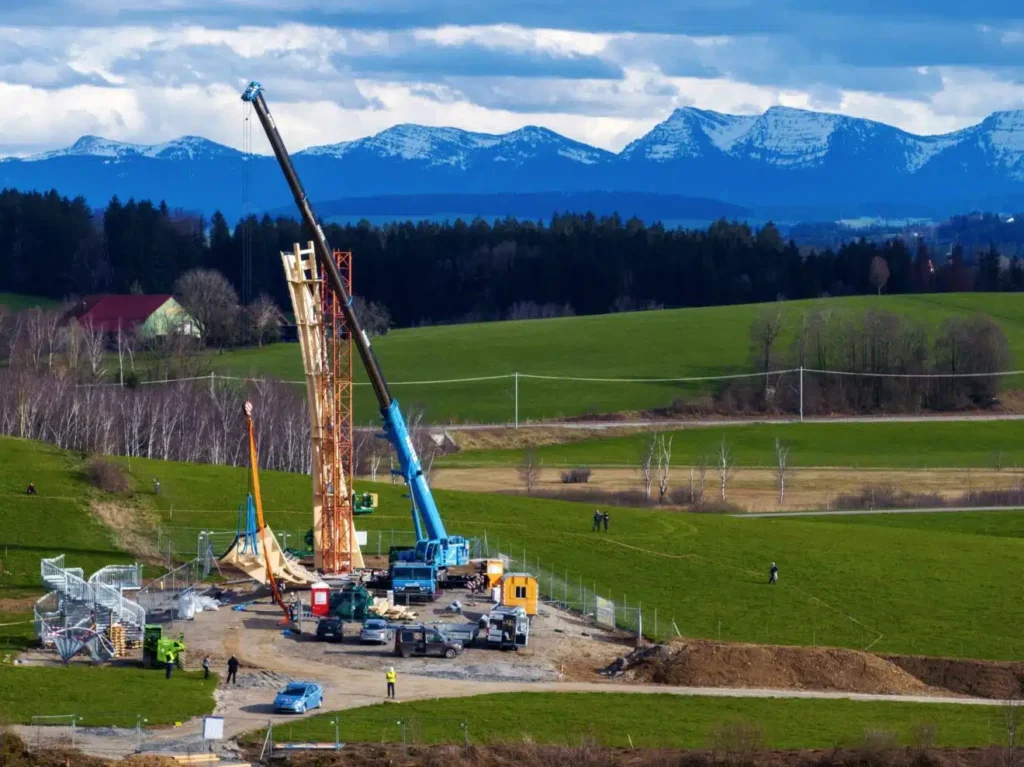

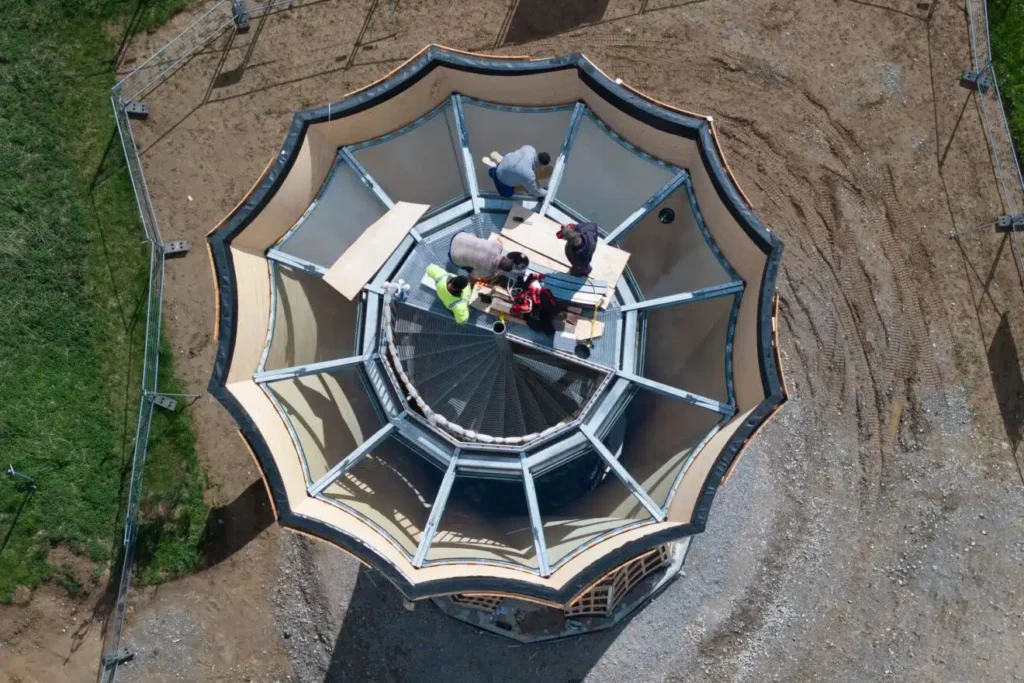

Om de bouwtijd te minimaliseren, werden de structurele segmenten vooraf in paren geassembleerd. Daardoor is de bouwtijd ter plaatse tot slechts drie dagen beperkt. Stalen verbindingsstukken en de meeste van de 168 individueel vervaardigde larikspanelen van de gevel werden in de fabriek voor gemonteerd en ter plaatse geïnstalleerd op een ondiepe fundering van gerecycled beton met CO2-gereduceerd cement. De constructie werd voltooid met de installatie van de wenteltrap en het uitkijkplatform.
Al met al is de Wangentoren, met zijn baanbrekende ontwerp en innovatieve constructie een geweldig voorbeeld over wat er tegenwoordig allemaal mogelijk is met duurzame materialen. Niet alleen de toepassing van duurzame materialen kan , maar ook het gebruik van technologie kan wel degelijk een verschil maken!
